کابل شبکه دوربین مداربسته چیست و چه وظیفهای دارد؟
در پروژههای امروزی و سیستمهای نظارت تصویری تحت شبکه، کابل شبکه اصلیترین بستر ارتباطی و شریان حیاتی برای انتقال اطلاعات بین تجهیزات محسوب میشود. برخلاف نسلهای قدیمی نظارت تصویری که از کابلهای کواکسیال سنگین و محدود برای ارسال سیگنال آنالوگ استفاده میکردند، دوربینهای دیجیتال مدرن تمام دیتاهای ویدئویی، صوتی و دستورات کنترلی را در قالب بستههای داده دیجیتال از طریق کابل شبکه به دستگاه ضبطکننده یا سوییچ ارسال میکنند. این کابل از هشت رشته سیم مجزا تشکیل شده که دو به دو به دور یکدیگر تابیده شدهاند تا اثربخشی تداخلهای فرکانسی و نویزهای محیطی را به حداقل ممکن برسانند.
وظیفه کلیدی و بسیار مهم دیگر این کابلها در سیستمهای امنیتی، قابلیت ارسال همزمان جریان الکتریکی و دیتا بر روی همان رشته سیمهای موجود است. به لطف فناوری PoE، دیگر نیازی به سیمکشی مجزا برای برقرسانی، خرید آداپتورهای سنگین برای هر دوربین و ایجاد خروجیهای متعدد برق در ارتفاع یا نقاط صعبالعبور نیست. یک کابل شبکه استاندارد و باکیفیت میتواند سیگنالهای تصویری با رزولوشنهای فوقالعاده بالا مانند 4K را بدون افت فریم و تاخیر جابهجا کرده و همزمان تمام انرژی مورد نیاز مدارات داخلی دوربین، پرژکتورهای مادون قرمز و حتی موتورهای چرخشی را به استوارترین شکل ممکن تامین کند. این یکپارچگی در کابلکشی علاوه بر کاهش چشمگیر هزینههای اجرای پروژه، عیبیابی و پشتیبانی سیستم را در طولانیمدت بسیار سادهتر میکند.
چرا انتخاب کابل شبکه مناسب در سیستمهای نظارتی حیاتی است؟
انتخاب یک کابل شبکه متناسب و استاندارد، تضمینکننده عملکرد صحیح و سلامت کل تجهیزات سیستم نظارت تصویری شماست. حتی اگر برای خرید گرانترین دوربینهای امنیتی بازار و پیشرفتهترین دستگاههای ضبط هزینه کرده باشید، استفاده از یک کابل ضعیف و نامرغوب میتواند تمام این سرمایهگذاری را با شکست مواجه کند. کابلهای غیر استاندارد به دلیل افت کیفیت سیگنال در طول مسیر، باعث بروز مشکلاتی مانند افت شدید کیفیت تصویر، نویزهای متحرک، تاخیر در دریافت تصویر زنده و قطع و وصلهای ناگهانی میشوند. این قطعیها معمولاً در ساعات شب و دقیقاً زمانی که پرژکتورهای دید در شب دوربین روشن شده و مصرف برق بالا میرود، به اوج خود میرسد.
علاوه بر کیفیت و پایداری تصویر، موضوع امنیت فیزیکی تجهیزات و طول عمر زیرساخت شبکه نیز کاملاً به کیفیت کابل وابسته است. کابلهای بیکیفیت بازار که دارای مغزی آلومینیومی هستند، مقاومت الکتریکی بسیار بالایی دارند و هنگامی که جریان برق از آنها عبور میکند، بهسرعت گرم میشوند. این گرمای مداوم باعث افت شدید ولتاژ در انتهای مسیر شده که فشار مضاعفی به مدار تغذیه دوربین وارد میکند و در نهایت منجر به سوختن فرستندههای تصویر یا آداپتور مرکزی میشود. در موارد شدیدتر، داغ شدن سیمهای آلومینیومی میتواند روکشهای پلاستیکی را ذوب کرده و خطرات بزرگی مثل اتصالی و آتشسوزی در داکتها ایجاد کند. بنابراین، کابل شبکه مرغوب نه یک هزینه جانبی، بلکه بیمهنامه پایداری و امنیت کل سیستم نظارتی برای سالهای متمادی است.
بررسی کابلهای کواکسیال و ترکیبی در کنار کابل شبکه
در کنار کابلهای شبکه که برای سیستمهای جدید استفاده میشوند، کابل کواکسیال (بهویژه مدل RG59) همچنان سهم بزرگی از بازار نظارت تصویری را در اختیار دارد. این کابلها مخصوص دوربینهای آنالوگ HD هستند و ساختار آنها از یک مغزی مسی، لایه عایق و شیلد بافتهشده تشکیل شده است.
یکی از محبوبترین مدلهای کواکسیال، کابلهای ترکیبی هستند. در این مدل، یک زوج سیم برق در کنار کابل کواکسیال اصلی قرار گرفته تا بدون نیاز به کابلکشی مجزا، برق و تصویر دوربین همزمان منتقل شوند. با اینکه کابلهای شبکه با فناوری PoE در پروژههای بزرگ حرف اول را میزنند، اما کابلهای کواکسیال و ترکیبی همچنان برای پروژههای کوچک، مغازهها و سیستمهای اقتصادی بهترین و کمهزینهترین انتخاب محسوب میشوند.
بررسی تکنولوژی PoE در کابل شبکه دوربین مداربسته
فناوری PoE یا همان انتقال برق روی بستر شبکه، تحولی بزرگ در نصب و راهاندازی سیستمهای نظارت تصویری ایجاد کرده است. در این روش، نیازی به کشیدن کابل برق جداگانه برای هر دوربین نیست و جریان الکتریکی مورد نیاز برای روشن ماندن تجهیزات، دقیقاً از طریق همان رشته سیمهای مسی کابل شبکه منتقل میشود. جریان برق مستقیماً از سوییچهای اختصاصی یا دستگاه ضبطکننده به سمت دوربین ارسال شده و فرآیند نصب را بسیار تمیزتر، سریعتر و کمهزینهتر میکند.
استانداردهای مختلفی برای این فناوری وجود دارد که میزان توان خروجی آنها را تعیین میکند؛ از استانداردهای پایهای که توان محدودتری ارائه میدهند تا استانداردهای پیشرفتهتری مانند +PoE و ++PoE که قادرند توانهای بالاتری (حتی تا 60 یا 90 وات) را برای تامین برق دوربینهای پرمصرف، چرخشی و مجهز به گرمکن داخلی فراهم کنند. با این حال، عملکرد صحیح تمام این استانداردها کاملاً به کیفیت هادی کابل شبکه بستگی دارد. اگر از کابلهای غیراستاندارد با مغزی آلومینیومی استفاده شود، مقاومت بالای آلومینیوم باعث میشود بخش زیادی از توان الکتریکی در طول مسیر به حرارت تبدیل شده و ولتاژ نهایی به شدت افت کند. این افت ولتاژ موجب خاموش شدن ناگهانی دوربین، کار نتافتن دید در شب و در نهایت آسیب جدی به مدارهای الکترونیکی تجهیزات خواهد شد.
انواع ردهبندی کابل شبکه برای دوربین مداربسته (Cat5e تا Cat7)
کابلهای شبکه بر اساس پهنای باند و سرعت انتقال داده در دستهبندیهای مختلفی قرار میگیرند که با نام رده یا همان Cat شناخته میشوند. انتخاب رده مناسب کابل کاملاً به حجم دیتای تولیدی توسط دوربینها و متراژ کابلکشی پروژه بستگی دارد. کابلهای رده Cat5e از قدیمیترین گزینههای موجود هستند که سرعتهای پایهای را پشتیبانی میکنند، اما امروزه برای دوربینهای جدید با رزولوشن بالا چندان توصیه نمیشوند و بیشتر در پروژههای بسیار کوچک با دوربینهای قدیمی کاربرد دارند.
در حال حاضر، کابلهای رده Cat6 استاندارد طلایی و محبوبترین گزینه برای اکثر پروژههای نظارتی شهری، اداری و تجاری محسوب میشوند. این کابلها پهنای باند بالایی را پوشش داده و توانایی انتقال تصاویر باکیفیت و بدون تاخیر را تا مسافتهای استاندارد دارند. اما در پروژههای حساستر، مانند مراکزی که از دوربینهای با رزولوشن فوقالعاده بالا (مانند 4K)، سیستمهای پلاکخوان با نرخ فریم بالا یا پروژههای بزرگ با حجم تبادل دیتای سنگین استفاده میکنند، رفتن به سراغ ردههای بالاتر مانند Cat6a یا حتی Cat7 ضروری است. این ردههای پیشرفته به دلیل فرکانس کاری بسیار بالاتر و فرآیند ساخت مقاومتر، فرستادن اطلاعات بدون افت کیفیت و پایداری کامل زیرساخت را در زیر بار سنگین دیتا تضمین میکنند.
| رده کابل (Cat) | ویژگی و توانایی انتقال دیتا | مناسبترین کاربرد در سیستم نظارتی |
| کابل Cat5e | پشتیبانی از سرعتهای پایه شبکه | پروژههای بسیار کوچک با دوربینهای نسل قدیمی |
| کابل Cat6 | پهنای باند بالا و انتقال بدون تاخیر | استاندارد طلایی برای اکثر پروژههای تجاری و اداری |
| کابل Cat7 | فرکانس کاری و مقاومت فیزیکی بسیار بالا | سیستمهای پلاکخوان، دوربینهای 4K و دیتای سنگین |
ساختار و شیلدبندی کابل شبکه دوربین (UTP, FTP, SFTP)
ساختار داخلی و نوع شیلدبندی کابل شبکه نقش تعیینکنندهای در حفاظت از سیگنالهای تصویری در برابر نویزهای مخرب محیطی دارد. کابلهای بدون شیلد یا UTP سادهترین ساختار را دارند و تنها از زوجسیمهای به هم تابیده تشکیل شدهاند. این کابلها انعطافپذیری بالا و قیمت مناسبی دارند، اما استفاده از آنها صرفاً برای محیطهای داخلی، دفاتر اداری کوچک و مسیرهایی که هیچگونه کابل برق یا منبع تولید نویزی در نزدیکی آنها وجود ندارد مناسب است.
در مقابل، محیطهای صنعتی، کارگاهها و مسیرهایی که کابل شبکه دوربین مجبور است از کنار کابلهای برق فشار قوی، آسانسور، دستگاههای جوشکاری یا پرژکتورها عبور کند، شدیداً در معرض تداخل الکترومغناطیسی قرار دارند. در چنین شرایطی باید از کابلهای شیلددار مانند FTP (دارای یک لایه فویل دور کل سیمها) یا SFTP (دارای فویل دور زوجسیمها و یک بافت شیلد فلزی محافظ دور کل کابل) استفاده شود. این لایههای محافظ مانند یک زره مانع از ورود امواج مزاحم به داخل کابل شده و از نویز افتادن روی تصویر یا افت فریم جلوگیری میکنند. البته استفاده از کابلهای SFTP زمانی اثربخش خواهد بود که کل تجهیزات مسیر (از جمله سوکتها و کیستونها) نیز شیلددار بوده و سیستم ارتینگ ساختمان بهدرستی متصل شده باشد.
کابل شبکه Outdoor در برابر Indoor برای دوربین مداربسته
محیط نصب کابل، یکی دیگر از فاکتورهای حیاتی در انتخاب کابل شبکه دوربین مداربسته است. کابلهای مخصوص فضای داخلی یا Indoor معمولاً دارای روکش تکلایه از جنس PVC یا LSZH هستند. این کابلها برای خمیدگی در داکتها و ترانکهای داخل ساختمان طراحی شدهاند و انعطاف مناسبی دارند، اما اگر در معرض تابش مستقیم نور خورشید، باران، تغییرات شدید دما یا بارندگی قرار گیرند، روکش آنها بهسرعت خشک شده، ترک میخورد و آب به داخل زوج سیمها نفوذ میکند.
برای نصب دوربین در فضای باز، محوطهها، دکلهای نظارتی و محیطهای بیرونی، حتماً باید از کابلهای بیرونی یا Outdoor استفاده کرد. این کابلها دارای یک روکش خارجی بسیار مقاوم از جنس PE (پلیاتیلن) هستند که در برابر اشعه ماوراء بنفش خورشید، نفوذ رطوبت، گرد و غبار و نوسانات دمایی زمستان و تابستان کاملاً مقاوم است. کابلهای بیرونی معمولاً بهصورت دو روکش (Double Jacket) ساخته میشوند که لایه زیرین PVC و لایه بیرونی PE است تا حداکثر حفاظت را ایجاد کند. همچنین برای پروژههای سختتر که کابل باید مستقیماً زیر خاک دفن شود یا از مناطق مرطوب عبور کند، گزینههای پیشرفتهتری مانند کابلهای ژلهفیلد (مجهز به ژل ضد آب) یا کابلهای آرموردار (مجهز به غلاف فلزی ضد جویدگی حیوانات) استفاده میشود.
اهمیت جنس مغزی کابل در دوربین مداربسته (CCC vs CCA)
جنس هادی یا همان مغزی سیمها، تعیینکنندهترین فاکتور در کیفیت عملکرد، طول عمر و امنیت یک سیستم نظارت تصویری است. کابلهای استاندارد و مرغوب از مس خالص (CCC یا Bare Copper) ساخته میشوند. مس دارای مقاومت الکتریکی فوقالعاده پایین و رسانایی بالا است؛ به همین دلیل، سیگنالهای تصویری را بدون افت کیفیت و جریان برق مورد نیاز فناوری PoE را بدون ایجاد حرارت در طول مسیر منتقل میکند. استفاده از کابلهای تمام مس باعث میشود دوربینهای تحت شبکه حتی در مسافتهای طولانی (تا حدود 100 متر) تصویر شفاف و بدون قطعی ارائه دهند.
در سمت مقابل، کابلهای ارزانقیمت و غیراستاندارد با مغزی آلومینیوم با روکش مس (CCA) تولید میشوند که بزرگترین دشمن دوربینهای مداربسته هستند. آلومینیوم مقاومت الکتریکی بسیار بالاتری نسبت به مس دارد؛ این ویژگی باعث میشود حین عبور جریان برق PoE، کابل بهشدت داغ شده و افت ولتاژ شدیدی در انتهای مسیر رخ دهد. این افت ولتاژ در ساعات شب (با روشن شدن پرژکتور دید در شب دوربین) منجر به خاموش شدن ناگهانی دوربین، ریزش فریم و حتی آسیب به مدار تغذیه تجهیزات میشود. همچنین سیمهای آلومینیومی بسیار ترد و شکننده هستند و با چند بار خم و راست شدن در حین کابلکشی قطع میشوند.

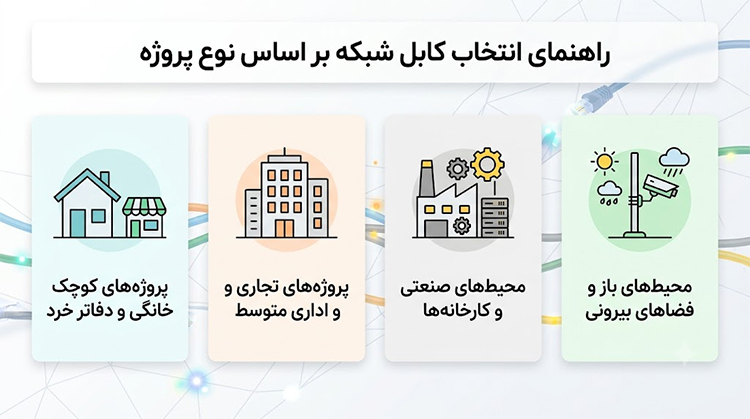

راهنمای کامل انتخاب کابل شبکه بر اساس نوع پروژه
انتخاب درست کابل شبکه بر اساس ابعاد، محل قرارگیری و میزان نویز محیط، اصلیترین گام برای دستیابی به حداکثر کارایی و جلوگیری از هزینههای اضافی دوبارهکاری در پروژههای نظارتی است. هر محیطی الزامات زیرساختی، ایمنی و مقاومت فیزیکی خاص خود را میطلبد؛ بنابراین نمیتوان یک نسخه واحد برای تمامی پروژهها پیچید. بررسی دقیق نیازهای فنی پیش از تامین کابل، شفافیت تصویر و پایداری سیستم را در درازمدت تضمین میکند.
– پروژههای کوچک خانگی، فروشگاهها و دفاتر خرد: در این پروژهها به دلیل متراژ کابلکشی کوتاه و عدم وجود امواج نویز قوی، استفاده از کابلهای معمولی تمام مس متداولترین انتخاب است. این کابلها انعطافپذیری بالایی برای عبور از داکتهای باریک داشته و تصاویر شفافی ارائه میدهند.
– پروژههای تجاری و اداری متوسط: در ساختمانهای اداری که کابلها از داخل سقف کاذب یا ترانک عبور میکنند و حجم دادهها بالاتر است، کابلهای استاندارد با روکشهای نسوز و فاقد گاز سمی اولویت دارند تا در صورت بروز حوادثی مانند آتشسوزی، خطرات جانی ایجاد نکنند.
– محیطهای صنعتی، سولهها و کارخانهها: برای مسیرهایی که از مجاورت کابلهای برق فشار قوی، موتورهای صنعتی یا دستگاههای پیشرفته عبور میکنند، استفاده از کابلهای پیشرفته شیلددار و فویلدار الزامی است تا نویزهای شدید الکترومغناطیسی باعث افت فریم یا نویز روی تصویر نشوند.
– محیطهای باز، دکلها و فضاهای بیرونی: در پروژههایی که کابل در معرض تابش مستقیم خورشید، بارندگی، نوسانات دما یا آلودگیهای محیطی است، حتماً باید کابلهای دو روکش ضد اشعه خورشید و مقاوم در برابر رطوبت انتخاب شوند تا طول عمر زیرساخت حفظ شود.
استانداردهای بینالمللی در کابلکشی شبکه دوربین مداربسته
به نقل از Fluke Networks:
“In a network, the channel is the connection from one active device to another, and it includes any patch cords and equipment cords. The overall length of the channel, including the cabling and any cords should not exceed 100 meters per industry standard guidelines. The permanent link is the fixed portion of the channel — in other words, the portion of a channel that doesn’t change. The maximum permitted length of the permanent link is 90 meters. Permanent link testing is preferred over channel testing since it is considered to be the true foundation of the network.”
«در یک شبکه، کانال (Channel) همان ارتباط میان دو دستگاه فعال است و شامل تمامی پچکوردها و کابلهای تجهیزات میشود. بر اساس دستورالعملهای استاندارد صنعت، طول کل کانال شامل کابل اصلی و هرگونه کابل رابط نباید از ۱۰۰ متر تجاوز کند. لینک دائمی (Permanent Link) بخش ثابت کانال است – به عبارت دیگر، بخشی از کانال که تغییر نمیکند و ثابت میماند. حداکثر طول مجاز برای لینک دائمی ۹۰ متر است. تست لینک دائمی نسبت به تست کانال ارجحیت دارد، زیرا به عنوان پایه و اساس واقعی شبکه در نظر گرفته میشود.»
چکلیست طلایی خرید و کابلکشی شبکه برای دوربین مداربسته
خرید و اجرای کابلکشی زیرساخت در پروژههای نظارت تصویری، فرآیندی حساس است که کوچکترین بیتوجهی در آن میتواند منجر به افت کیفیت تصویر، قطعیهای مداوم و صدمه به تجهیزات گرانقیمت شود. برای جلوگیری از دوبارهکاری و صرف هزینههای سنگین عیبیابی، مرور و اجرای گامبهگام یک چکلیست استاندارد پیش از خرید و در حین نصب الزامی است. این چکلیست تمام الزامات مربوط به اصالت کابل، شرایط محیطی و استانداردهای فیزیکی کابلکشی را پوشش میدهد تا پایداری کامل سیستم شما تضمین شود.
| مرحله / پارامتر مهم | اقدام استاندارد و مورد نیاز | دلیل اهمیت در زیرساخت |
|---|---|---|
| ۱. اصالت مغزی کابل | انتخاب کابل با مغزی مس خالص و پرهیز جدی از کابلهای آلومینیومی با روکش مس | جلوگیری از افت ولتاژ شدید در مسیر و ممانعت از داغ شدن کابل هنگام انتقال برق |
| ۲. نوع روکش کابل | فضای داخلی: روکش نسوز و بدون هالوژن / فضای بیرونی و دکلها: دو روکش ضد اشعه خورشید و رطوبت | عدم تولید دود سمی هنگام آتشسوزی (داخلی) و حفظ طول عمر در برابر شرایط جوی (بیرونی) |
| ۳. شیلد و دفع نویز | استفاده از کابلهای شیلددار و فویلدار هنگام عبور از کنار برق فشار قوی + اتصال کامل سیستم ارتینگ | محافظت از سیگنال تصویر در برابر نویزهای الکترومغناطیسی محیطی و تجهیزات صنعتی |
| ۴. طول مجاز مسیر | رعایت محدودیت ۹۰ متر کابل اصلی شبکه به همراه حداکثر ۱۰ متر کابل رابط | پیشگیری از افت شدید دادهها و اطمینان از برقرسانی صحیح و بدون اختلال به دوربین |
| ۵. تست نهایی کیفیت | ارزیابی تمامی مسیرها با تسترهای استاندارد شبکه پیش از تحویل نهایی پروژه | اطمینان از خلوص مس، قطع نبودن رشتههای داخلی کابل و تست پهنای باند واقعی |
| ۶. حریم فیزیکی نصب | پرهیز از خم کردن شدید کابل با زوایای تند و حفظ حداقل ۳۰ سانتیمتر فاصله از کابلهای برق | جلوگیری از القای نویز روی تصویر دوربین و پیشگیری از آسیبدیدگی فیزیکی رشتههای کابل |
کلام پایانی
در پاسخ به این سوال که کابل شبکه دوربین مداربسته چیست، میتوان گفت این کابل شریان اصلی و قلب زیرساخت در تمام سیستمهای نظارت تصویری تحت شبکه است. انتخاب درست کابل شبکه دوربین مداربسته نه تنها انتقال شفاف و بدون تاخیر تصاویر را تضمین میکند، بلکه با تامین همزمان جریان برق، هزینههای کابلکشی مجزا را به حداقل میرساند.
اگر میخواهید پروژهای بدون نویز، قطعی و دوبارهکاری داشته باشید، حتماً هنگام خرید کابل شبکه دوربین مداربسته به جنس مغزی تمام مس، نوع شیلد متناسب با محیط و استانداردهای طول مسیر توجه کنید. سرمایهگذاری روی یک کابل شبکه دوربین مداربسته باکیفیت، امنیت و پایداری کل سیستم نظارتی شما را برای سالهای طولانی تضمین خواهد کرد.
سوالات متداول
کابل شبکه دوربین مداربسته چیست و چه فرقی با کابل معمولی دارد؟
کابل شبکه دوربین مداربسته یک بستر ارتباطی ۸ رشتهای است که برای انتقال دادههای دیجیتال تصویر و جریان برق در سیستمهای تحت شبکه استفاده میشود. فرق آن با کابلهای معمولی در میزان نویزگیری، پهنای باند و خلوص مس آن برای پشتیبانی از تصاویر باکیفیت است.
حداکثر متراژ مجاز برای کابل شبکه دوربین مداربسته چقدر است؟
حداکثر طول استاندارد برای کابلکشی شبکه بین دوربین و سوئیچ 100 متر است. اگر مسیر بیشتر از این مقدار شود، سیگنال تصویر دچار افت شدید شده و انتقال برق روی شبکه با اختلال مواجه میشود.
چرا جنس مغزی در کابل شبکه دوربین مداربسته اهمیت دارد؟
چون دوربینهای جدید از طریق همین کابل برق دریافت میکنند. اگر کابل شبکه دوربین مداربسته از مس خالص نباشد، مقاومت سیم بالا رفته، کابل داغ میشود و باعث قطعی تصویر یا آسیب به تجهیزات میگردد.
